Arduino LEONARDO: Complete Ultrasonic Sensor Guide

Introduction: Arduino LEONARDO: Complete Ultrasonic Sensor Guide

簡介改編自https://www.instructables.com/id/Arduino-UNO-Compl ...的作品,主要是加長超音波感測的距離,並
增加4個LED燈

材質:我們需要一個超音波感測器,三個綠色LED燈和3個紅色LED燈,一個Arduino LEONARDO板,8條線。

專題介紹:這個作品主要是模仿汽車倒車雷達的裝置。

Step 1: 組裝arduino板

13連到超音波感測器的「trig」

12連到超音波感測器的「echo」

11連到紅色燈泡的電阻旁邊

10連到綠色燈泡的電阻旁邊

5v連到正極

GND連到負極

超音波感測器GND連到正極

超音波感測器UCC連到負極

Step 2: Arduino LEONARDO: Complete Ultrasonic Sensor Guide 程式碼

https://create.arduino.cc/editor/albertcchen/f8af74b6-5da0-4b6f-a053-11a294fd6e22/preview

Step 3: 超音波感測器實際操作

當物品靠近超音波感測器時,紅燈會亮起,反之遠離,綠燈會亮起,紅燈會熄滅。

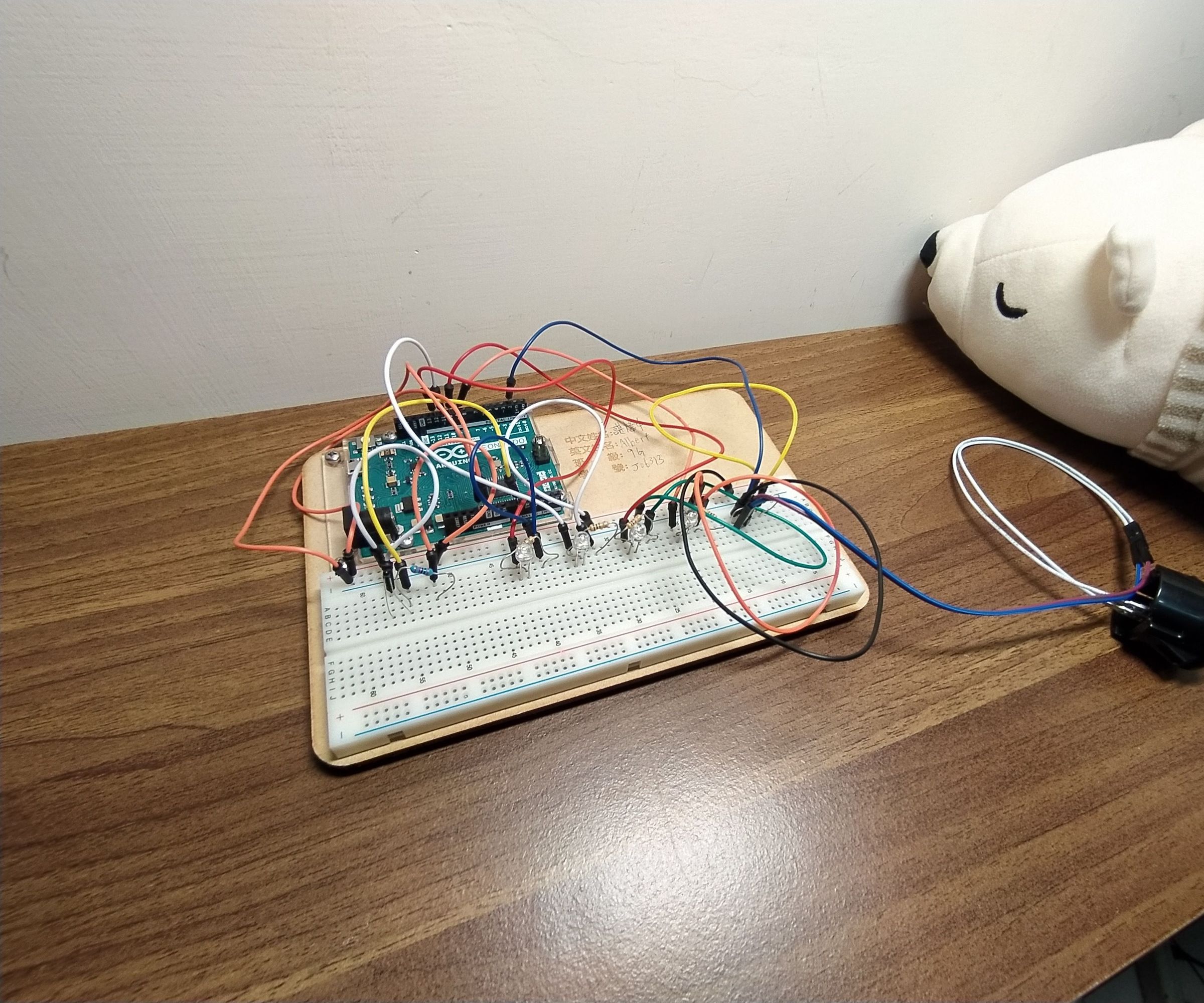

成品照片

Step 4: 改編運用,現代設計運用「超音波感測儀微縮至公厘尺度可延伸的應用領域」

當作汽車倒車雷達

感應是否有物體靠靠近你

野外石虎探測拍照機

商用感測器發展現況及未來趨勢 https://www.materialsnet.com.tw/DocView.aspx?id=33039
