Introduction: Arduino Shades
For an English version click here
Dit een instructable voor het maken van een apparaatje dat elk rolgordijn automatisch en smart kan maken.
Het enige wat je nodig hebt is:
- Parametric 3D ball chain gear CAD file van John Abella
- Adafruit motor shield
- Arduino Uno
- Stepper motor
- Photoresistor
- Jumper wires
- 2 PCB Pushbuttons
- Resistors
- Printplaatje
Step 1: Soldeer Je Adafruit Motor Shield Op Je Arduino
Als eerst moet je je Adafruit motor shield klaar maken om hem op je Arduino uno te steken. Dit doe je door de pinnetjes die bij je motor shield wordt geleverd te solderen op je motor shield.
Step 2: Monteer Je Stepper Motor Aan Je Motor Shield
Nu je motor shield gesoldeerd is kan je je stepper motor op je arduino aansluiten, bij voorkeur op de m4 en m3 poort zoals je kunt zien op de foto. Als je hem aangesloten hebt, kun je via de adafruit site een code downloaden om je stepper motor te testen en om meer over je motor shield te weten te komen.
Step 3: De Buttons Laten Werken.
Nu kun je buttons toevoegen aan je project, dit zorgt ervoor dat je rolgordijn naar boven en naar beneden kan. Als eerste moet je de bovenstaande opstelling namaken zodat je buttons op je motor shield/arduino zijn bevestigd. Alls je dit gedaan hebt kun je buttons gaan testen door de volgende code te uploaden naar je arduino:
Nu je buttons werken kun je ze solderen op een klein printplaatje zodat ze stevig vastzitten als je ze straks bevestigd in je doosje.
Step 4: De Photoresistors Toevoegen Aan Je Arduino
Nu je buttons werken gaan we een photoresistors toevoegen: dit zorgt er voor dat je rolgordijn naar beneden gaat als er te veel zon op je raam schijnt. Voordat we gaan solderen gaan we het weer op een breadboard maken en testen of alles werkt. Maak weer de volgende opstelling na en upload de code en pas hem naar smaak aan, zodat hij werkt in jouw omgeving.
Nu je photoresistor werkt kan je hem solderen zodat alles extra sterk aan elkaar vast zit.
Step 5: Je Tandwiel Voor Je Rolgordijn Ketting3D Printen
Nu kun je de Parametric 3D ball chain gear CAD file van John Abella 3D printen. Als je een 3D printer tot je beschiking hebt dan kun je daar makkelijk printen. Heb je geen 3D printer tot je beschikking, dan kun je via een site zoals: shapeways je 3D model laten printen.
Step 6: Nu Kun Je Een Omhulsel Gaan Maken.
Als je een zo klein mogelijk omhulsel wilt maken dan kan je met MDF een doosje maken van 14 x 4,5 x 5,5 cm (LxBxH). Zaag de stukken uit een MDF plank en maak ze aan elkaar vast met houtlijm. Als je daar klaar mee bent kun je de gaatjes boren voor de motor, de buttons en de poorten van de arduino voor stroom. Laat de achterkant nog even open want dan kun je alle componenten die je in de vorige stappen hebt gemaakt in het doosje bevestigen. Dit zal allemaal moeten passen maar misschien moet je voor jouw opstelling nog wat modificaties doen.
Step 7: De Laatste Afwerking

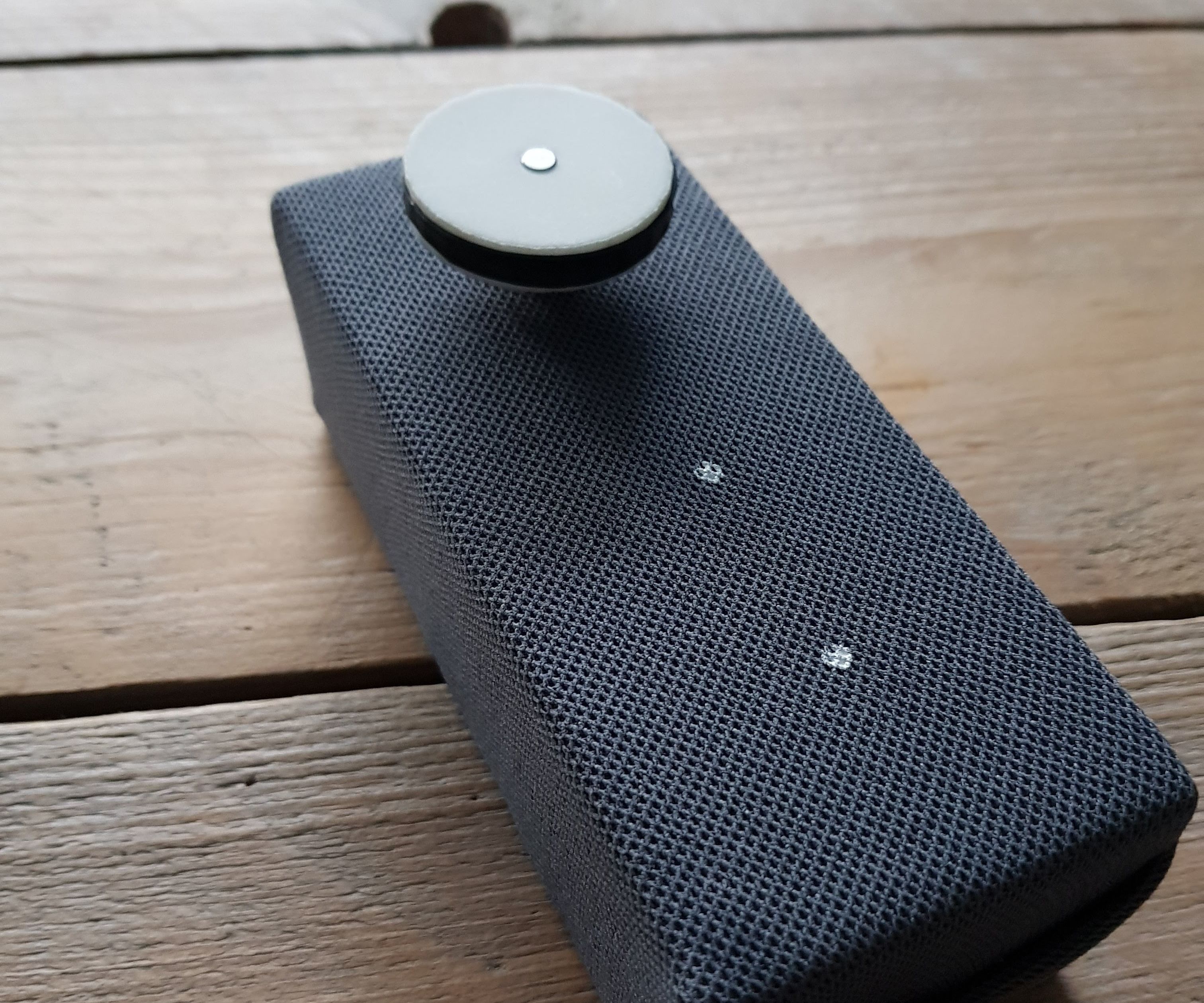

Nu kun je je omhulsel gaan aankleden naar je eigen smaak. Ik heb ervoor gekozen om hem te bekleden met speakerstof omdat ik een huiselijke stijl wilde. Maar jij kunt hier een heel ander idee bij hebben. Nu kun je je 3D geprinte tandwiel bevestigen aan de stepper motor. Als laatste moet je een ophangsysteem maken zodat je hem makkelijk kan monteren in je raamkozijn. Ik heb hier beugeltjes voor het ophangen van wand kastjes gebruikt. Maar als jij een betere oplossing hebt moet je dat zeker doen.
Dat was het, je hebt je eigen Arduino Shades!
