Organizador De Escritorio

Se realizó este proyecto con el fin de entender el funcionamiento del software Fusion 360 y la introducción del curso FABDIG.

Videos en donde se muestra como se unen todas las piezas:

https://youtu.be/sQT3d_Jg8vs

https://youtu.be/ZBCI7J8unQk

Supplies

Los materiales se usaron:

• Cortadora láser
• Madera
• Software Autodesk Fusion 360
• Software AutoCAD 3D

Además se agrega fotos en donde se esta trabajando el diseño.

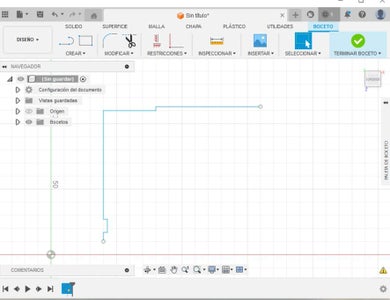

Step 1: Creación Del Boceto Para La Cara Base

Comenzamos en Crear boceto, seleccionamos línea y empezamos a medir línea por línea hasta formar el objeto.

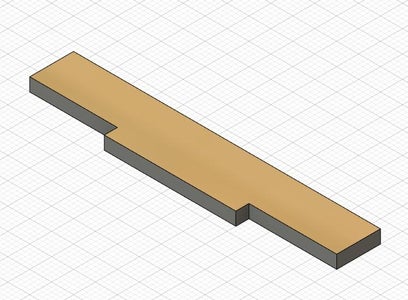

Step 2: Modelación 3D Para La Cara Base

En esta parte seleccionamos la opción Extruir con 3 milímetros formando una figura 3D.

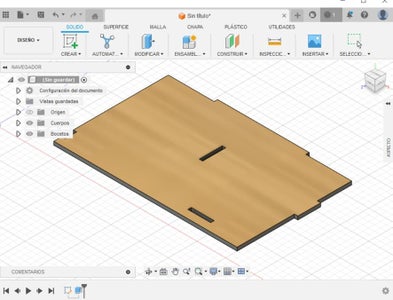

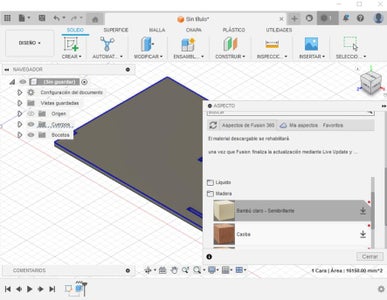

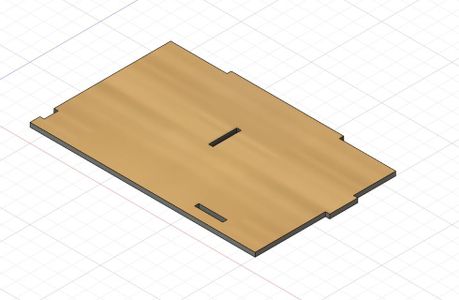

Step 3: Cambiar Aspecto Del Modelo De La Cara Base

Le damos clic derecho y seleccionamos Aspecto, elegimos el aspecto por ejemplo Madera, entramos en esa carpeta y seleccionamos el diseño que preferimos y lo arrastramos al objeto. Al terminar lo guardamos el archivo.

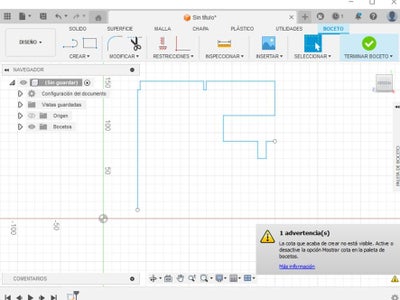

Step 4: Creación Del Boceto Para La Cara Espaldar

Seleccionamos primero la opción Boceto, seleccionamos línea y empezamos a medir línea por línea hasta formar el objeto.

Step 5: Modelación 3D Para La Cara Espaldar

Seleccionamos Extruir con 3 milímetros formando una figura 3D.

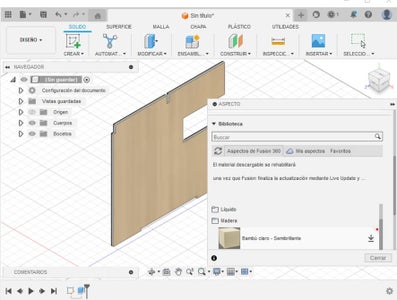

Step 6: Cambiar Aspecto Del Modelo Para La Cara Espaldar

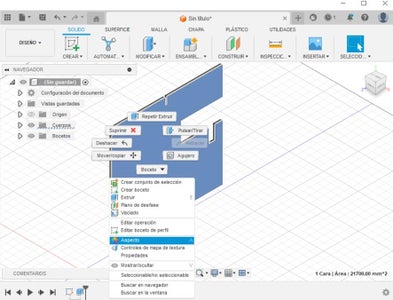

Le damos clic derecho y seleccionamos aspecto, elegimos el aspecto y lo arrastramos al objeto. Por último lo guardamos el archivo por su propio nombre.

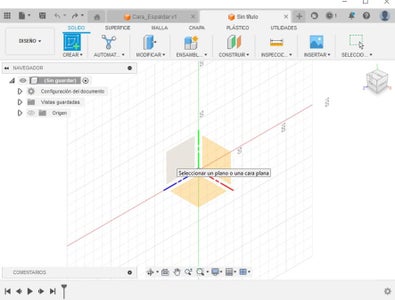

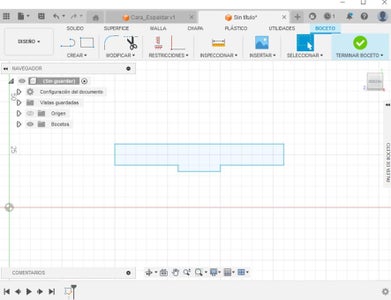

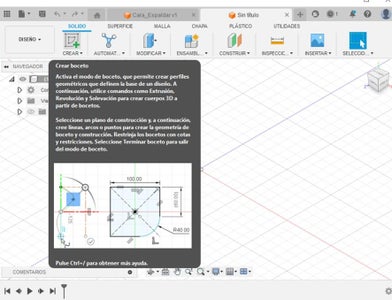

Step 7: Creación Del Boceto Para La Cara Frontal

Comenzamos en Crear boceto, seleccionamos línea y empezamos a medir línea por línea hasta formar el objeto.

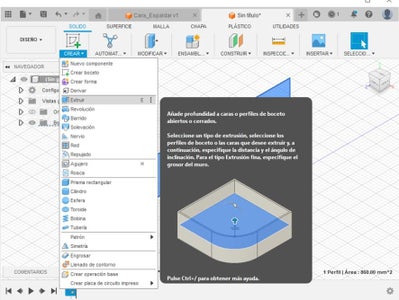

Step 8: Modelación 3D Para La Cara Frontal

En esta parte seleccionamos la opción Extruir con 3 milímetros formando una figura 3D.

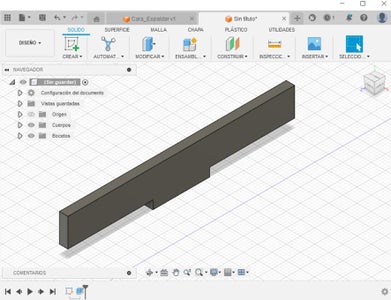

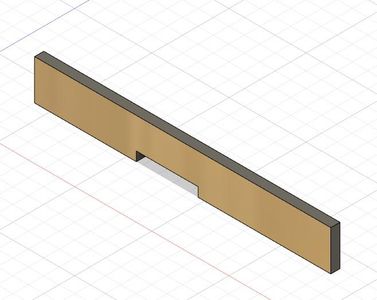

Step 9: Cambiar Aspecto Del Modelo Para La Cara Frontal

Le damos clic derecho y seleccionamos Aspecto, elegimos el aspecto por ejemplo Madera, entramos en esa carpeta y seleccionamos el diseño que preferimos y lo arrastramos al objeto. Al terminar lo guardamos el archivo.

Step 10: Creación Del Boceto Para La Cara Lateral 1

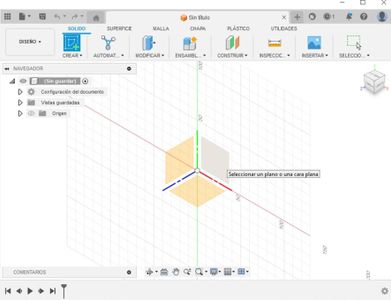

Comenzamos en Crear boceto, seleccionamos en que eje se va a trabajar, seleccionamos línea y empezamos a medir línea por línea hasta formar el objeto.

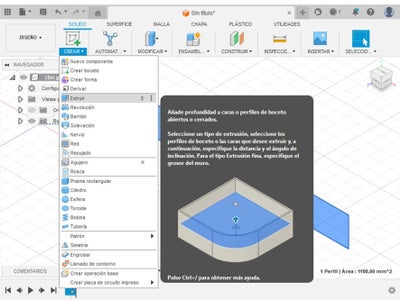

Step 11: Modelación 3D Para La Cara Lateral 1

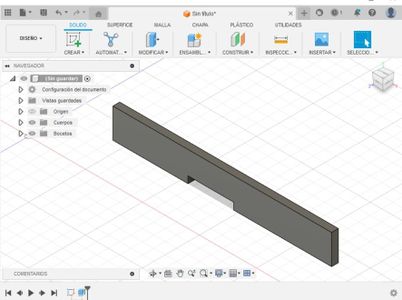

Primero seleccionamos la opción Extruir recordando que son 3 milímetros.

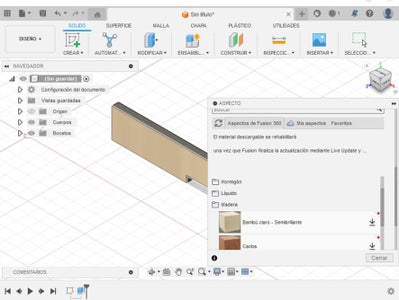

Step 12: Cambiar Aspecto Del Modelo Para La Cara Frontal 1

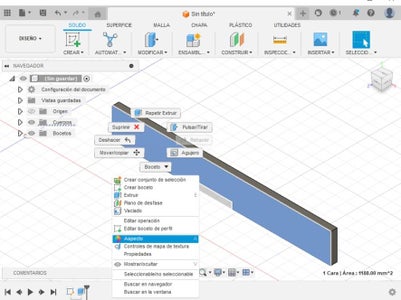

Para este procedimiento le damos clic derecho y seleccionamos Aspecto. Después en la parte derecha nos muestra todos los diseños y buscamos la carpeta Madera seleccionado un modelo de preferencia. Al terminar guardamos el archivo.

Step 13: Creación Del Boceto Para La Cara Lateral 3

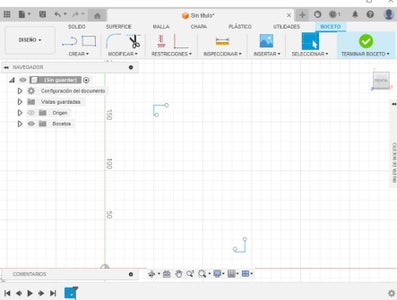

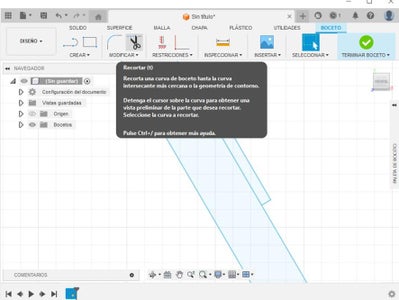

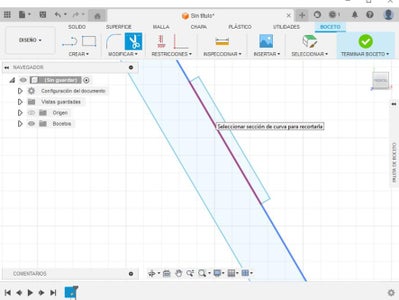

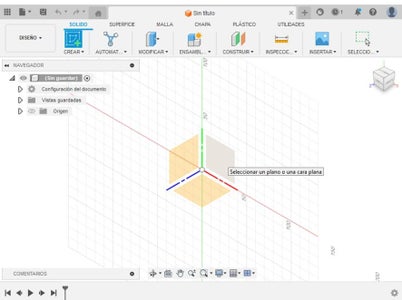

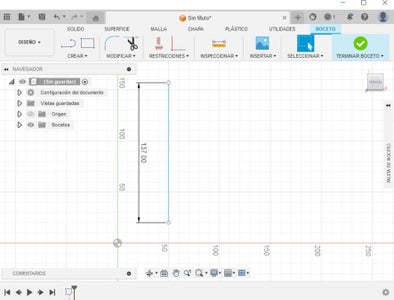

Primero seleccionamos nuevo Boceto, seleccionamos que eje vamos a trabajar, hacemos una línea para guiarnos cuanto será la altura, después hacemos las mediciones de arriba y abajo como nos muestra la imagen 4, en la imagen 5 le agregamos un agarre, después seleccionamos la opción recorte seleccionando las líneas que ya no vamos a utilizar y finalmente tenemos la figura.

Step 14: Modelación 3D Para La Cara Lateral 3

Primero seleccionamos la opción Extruir recordando que son 3 milímetros.

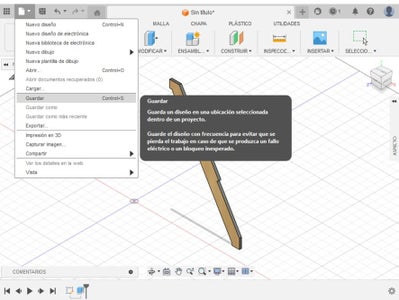

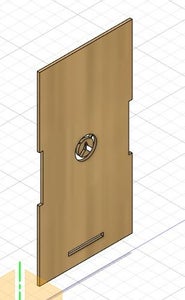

Step 15: Cambiar Aspecto Del Modelo Para La Cara Lateral 3

Le damos clic derecho y seleccionamos Aspecto, elegimos el aspecto por ejemplo Madera, entramos en esa carpeta y seleccionamos el diseño que preferimos y lo arrastramos al objeto. Al terminar lo guardamos el archivo.

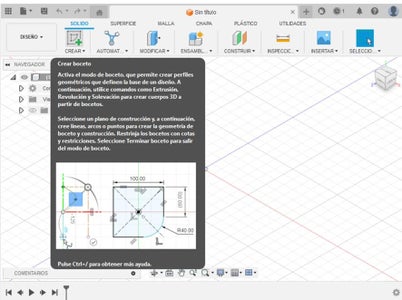

Step 16: Creación Del Boceto Para La Cara Base Diagonal

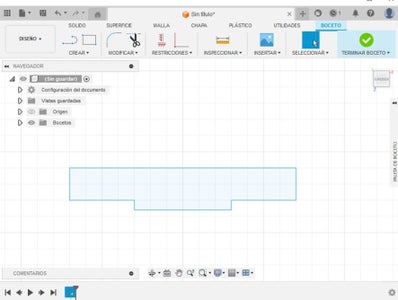

Seleccionamos el boceto, vemos el eje que se va a trabajar y empezamos a trazar las líneas formando la figura.

Step 17: Modelación 3D Para La Cara Base Diagonal

Primero seleccionamos la opción Extruir recordando que son 3 milímetros.

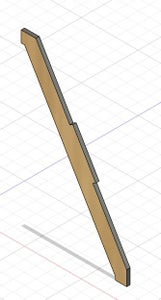

Step 18: Cambiar Aspecto Del Modelo Para La Cara Base Diagonal

Le damos clic derecho y seleccionamos Aspecto, elegimos el aspecto por ejemplo Madera, entramos en esa carpeta y seleccionamos el diseño que preferimos y lo arrastramos al objeto. Al terminar lo guardamos el archivo.

Step 19: Creación De Nuevo Trabajo Para La Unión De Piezas Para El Organizador

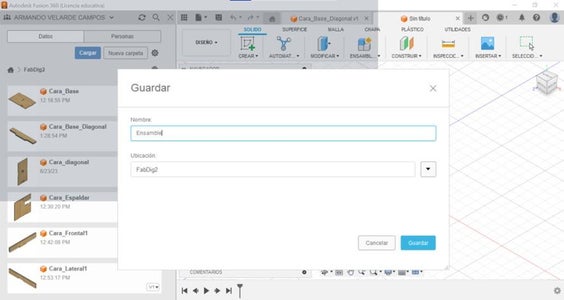

Creamos una nueva hoja y después lo guardamos con el nombre Ensamble.

Step 20: Agregar Piezas En El Archivo Nuevo

Con este enlace se explica detalladamente como agregar las piezas.

https://youtu.be/sQT3d_Jg8vs

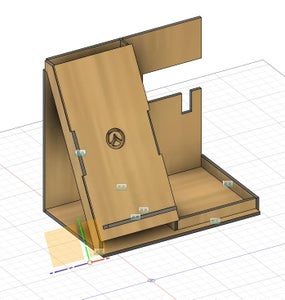

Step 21: Unión De Las Piezas Para El Organizador

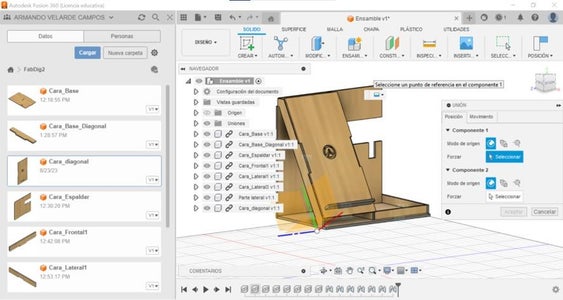

Continuando con el procedimiento en este video explicara como se unen mediante las aristas de cada modelo terminando el organizador.

https://youtu.be/ZBCI7J8unQk
