¡Bienvenidos a este proyecto innovador!

En este instructable te enseñaremos como realizar un porta celular y lobo (molde) de manera novedosa y didáctica, usando programas como Fusión 360, además aprenderás a interactuar, ya que se te explicara de una manera pausada y sencilla, donde solo necesitamos tu atención.

Step 1: MATERIALES

SOFTWARE:

- Autodesk fusión 360

-Requisitos del sistema

Memoria: 4 GB de RAM (los gráficos recomiendan 6 GB o más)

Tarjeta gráfica: Compatible con DX 11 o GPU superior dedicada con 1 GB o más de VRAM

Gráficos integrados con 6 GB o más de RAM

Espacio en disco: 3 GB de almacenamiento

-Internet

HARDWARE:

-Computadora o laptop.

-Ratón periférico.

Step 2: Conceptos Básicos

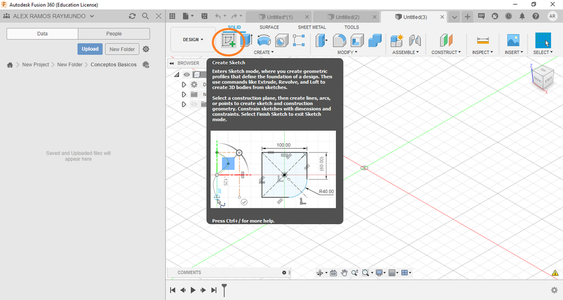

PRIMERO: Para poder desarrollar una cara del proyecto debemos seleccionar "Create Sketch", la cual nos permite ubicar los ejes: "X", "Y" y "Z".

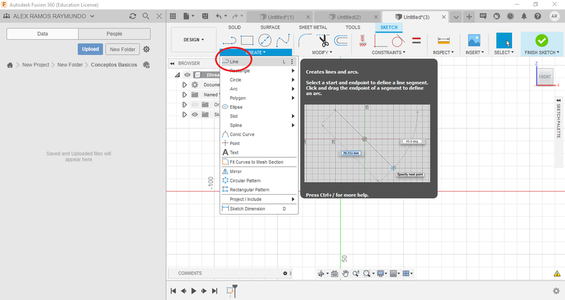

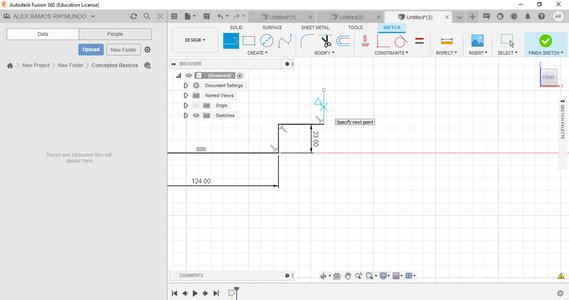

SEGUNDO: Para poder establecer longitudes rectas, debemos seleccionar "Create" con la opción "Line", esto a la vez nos facilita las medidas, también se puede añadir diferentes figuras geométricas.

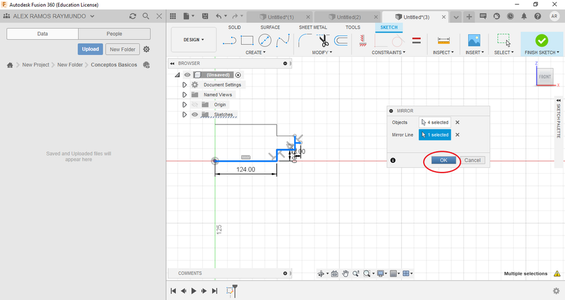

TERCERO: Ante el desarrollo de una figura simétrica, podemos seleccionar "Create" con la opción "Mirror", la cual funciona como espejo o punto de reflexión, siempre y cuando tenemos una línea de referencia, presionamos "select", respecto a la línea mencionada.

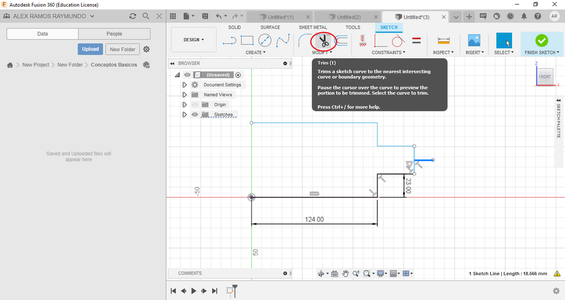

CUARTO: Para poder eliminar líneas, seleccionamos "Trim" o con la tecla "supr".

QUINTO: Una vez terminada una cara plana, si queremos en 3D seleccionar "Finish Sketch", presionamos "Create" con la opción "Extrude"

Step 3: PORTA CELULAR

Step 4: Trazo De Medidas

PASO 1: Seleccionamos "create sketch", con la vista lateral.

PASO 2: Seleccionamos la opción "line" y dibujamos una diagonal (90mm) esta medida es referencial, el trazo debe estar en un ángulo de 116.6 ° hacia la izquierda.

PASO 3: Desde el punto de origen trazar a la izquierda medidas colineales (11.18mm - 40.00mm - 32.18mm)

PASO 4: Desde el trazo final con la medida 40.00 mm trazar una diagonal (90 mm) hacia la derecha con un ángulo 116 °.

PASO 5: Trazar una medida vertical de 10 mm en el punto medio de la línea horizontal (32.18 mm)

PASO 6: Desde el trazo final con la medida 32.18 mm trazar una diagonal (40 mm) hacia la derecha con un ángulo 116 °.

PASO 7: Desde el trazo final de la medida de 40.00 mm trazar una línea horizontal hacia la izquierda de 10.00 mm.

PASO 8: Desde el trazo final de la línea horizontal hacia la izquierda de 12.00 mm trazar una diagonal hacia abajo.

PASO 9: Desde la diagonal final (12.00 mm) trazar una línea horizontal hacia la izquierda de 11.00 mm

PASO 10: Desde la línea horizontal hacia la izquierda de 11.00 mm trazar una diagonal de 90.00 mm hacia la derecha con un ángulo de 116.6 ° e intercepte con la otra línea de referencia

Step 5: Marcado De Radios Y Arcos

PASO 1: Vamos a seleccionar dos líneas interceptadas y con la opción "fillet" la convertirá automáticamente en un arco con el determinado radio.

PASO 2: En la parte inferior derecha seleccionamos los vértices y con la opción "fillet" se convierte en un arco con un radio de 2.00 mm

PASO 3: En las diagonales (90.00 mm) con la "fillet" se convierte en un arco con un radio de 10.00 mm

PASO 4: En la parte inferior de la ultima diagonal con la "fillet" se convierte en un arco con un radio de 10.00 mm

PASO 5: Luego en la línea horizontal interceptada con la diagonal con la opción "fillet" se convierte en un arco con un radio de 10.00 mm

PASO 6: Continuamente la línea horizontal de medida 32.18 mm con la diagonal hacia la derecha, que se encuentran interceptadas opción "fillet" se convierte en un arco con un radio de 3.00 mm

PASO 7: Después de la diagonal de medida de 32.18 mm con la línea horizontal de medida 10.00 mm están interceptadas, seleccionamos la opción "fillet" se convierte en un arco con un radio de 2.00 mm

PASO 8: La diagonal hacia abajo (12.00 mm) con la línea horizontal (11.00 mm) están interceptadas, seleccionamos la opción "fillet" se convierte en un arco con un radio de 1.50 mm

PASO 9: Luego la línea horizontal (11.00 mm) con la diagonal hacia la derecha están interceptadas, seleccionamos la opción "fillet" se convierte en un arco con un radio de 3.00 mm

PASO 10: Por ultimo seleccionamos las diagonales faltantes y seleccionamos la opción "fillet" se convierte en un arco con un radio de 10.00 mm.

Step 6: Personalización - Nombre

PASO 1: Seleccionamos la opción "extrude" la cual estableceremos una medida de 90.00 mm

PASO 2: Escogemos la cara frontal del objeto y seleccionamos la opción "create sketch" .

PASO 3: Seleccionamos nuevamente la misma cara y escogemos la opción "create" (text) , donde se colocará el nombre

PASO 4:Escribimos el nombre y escogemos la letra (bauhaus 93) ,el tipo de letra es opcional

PASO 5: Seleccionar la opción "extrude" y colocamos la medida de 1 mm.

PASO 6: Finalmente nos dirigimos a "modify" y escogemos la opción "appearence" ,la cual permite el tipo de material y color que deseamos

Step 7: LOBO(molde)

Step 8: Base

PASO 1: Seleccionamos la cara donde vamos a generar la base.

PASO 2: Seleccionamos "create" con la opción "rectangle" la cual generamos un cuadrado (58.00 mm x 58.00 mm) y seleccionar "finish sketch".

PASO 3: Seleccionamos la opción "extrude" y colocamos la medida de 2.00 mm.

PASO 4: Revisar las medidas y configuraciones.

Step 9: Personalización

PASO 1: En la base generada vamos a colocar la imagen, seleccionando la opción "canvas"

PASO 2: Una vez en la opción "canvas" seleccionamos la imagen que deseamos y la colocamos al centro de la base.

PASO 3: Seleccionamos la opción "fit point spline" y delineamos todo el contorno de la imagen.

PASO 4: Una vez terminada el delineado, seleccionamos la imagen y lo extruimos con la opción "extrude" colocando la medida de 2.00 mm.

PASO 5: Nuevamente seleccionamos la superficie donde vamos a trabajar y delineamos con la opción "fit point spline" y lo extruimos con la medida de 2.00 mm.

PASO 6: Finalmente volvemos a seleccionar la superficie donde trabajaremos y delineamos escogiendo la opción "fit point spline" ,donde vamos a delinear la parte de los ojos y la nariz , aplicaremos "extrude " con la medida de 2.00 mm.

PASO 6: Revisar el diseño y ya estará lista la personalización.

Step 10: Acabado

PASO 1: Escogemos la superficie inicial y aplicaremos la opción "offset" .

PASO 2: Seleccionar los contornos y seleccionar la opción "extrude" y color una medida de 18.00 mm

PASO 3: Previamente de la medida aplicada, seleccionar "direction " (escoger "two sides") y con la flecha que indica hacia abajo colocar una medida de 2.00 mm

PASO 4 : Una vez terminada de aplicar las medidas y configuraciones revisar el trabajo , la cual tiene que tener aspecto de cofre

PASO 5: En la parte izquierda seleccionar la opción "canvases" y marcar , la cual nos permite quitar el dibujo de la superficie inicial.

PASO 6: Seleccionamos "appearance" la cual escogemos el color y material que queremos.

PASO 7: Trabajo terminado.
