Introduction: MeArm.Joystick JP

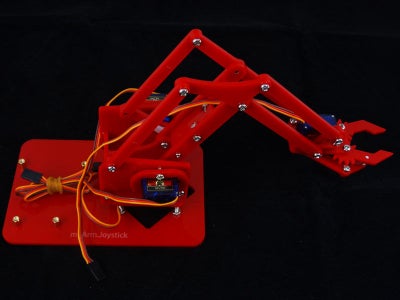

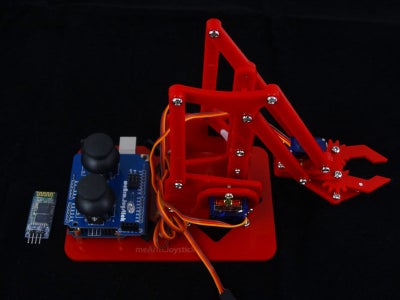

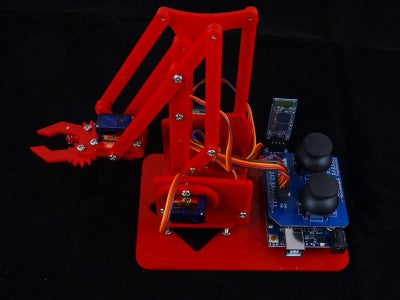

大元：PheonoptixのPocket Sized Robot Arm.
MeArmは学習用途に高い効果を発揮するため、S4A/C/Ardublockにジョイスティックと30個のソフトウェアレッスンをご用意しました。全てがご自由にお使い頂けます。
ファイル：
組み立て説明書：meArmJoystick-DIY.pdf
エクステンションボードEagleCad : Joystick shield.zip
レーザーカット：meArm.Joystick lasercut.pdf

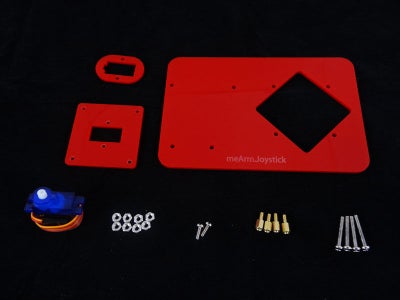

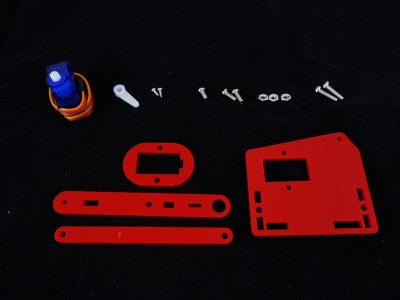

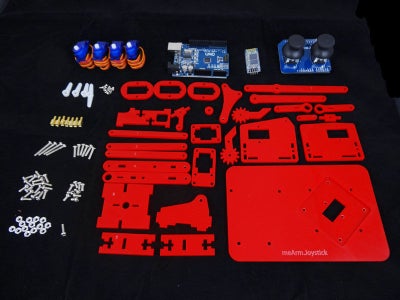

Step 1: 部品の取り出し
ステップ1：部品の取り出し

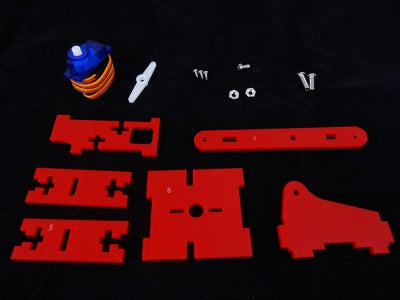

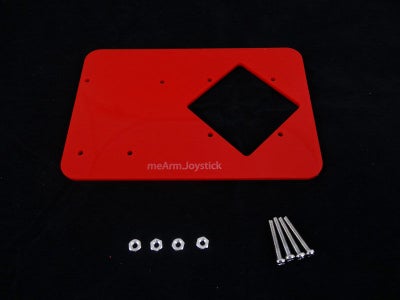

1) アクリル
2) サーボ x 4
3) Arduino x 1
4) ジョイスティックシールド x 1
5) Bluetoothボード x 1
6) エラストマーガスケット x 4
7) M3ネジ
20mm x 4
12mm x 7
8mm x 16
6mm x 9
ナット x 14
クーパーピラー x 7

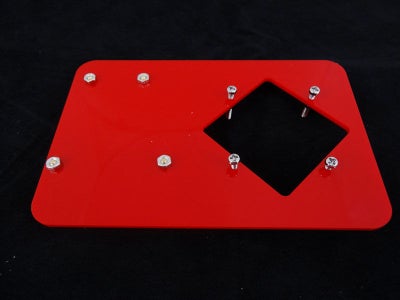

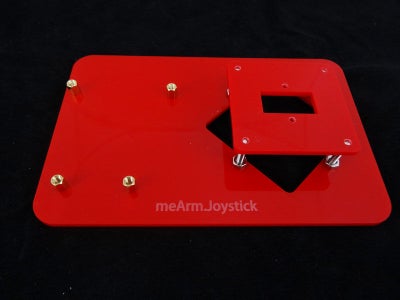

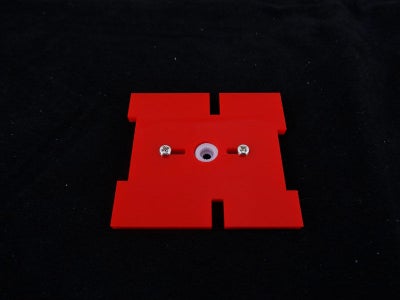

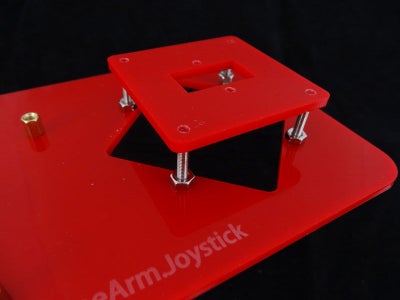

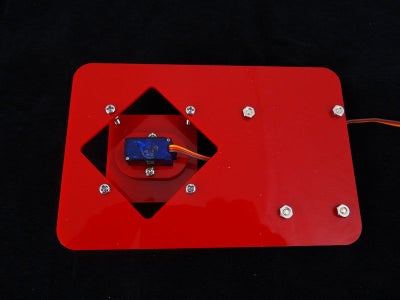

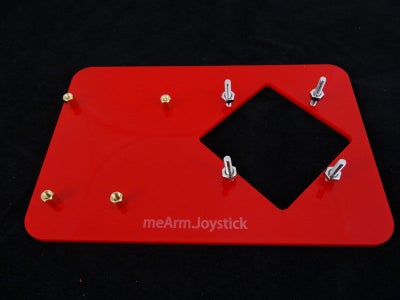

Step 2: 土台

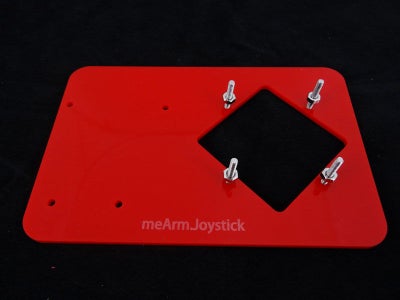

使用するネジ
1) 20 mm x 4
2) クーパーピラー x 4

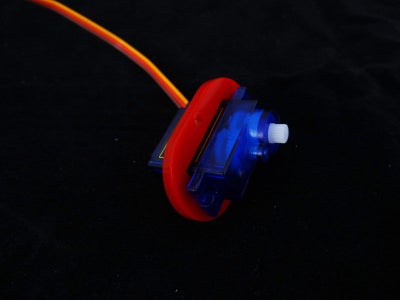

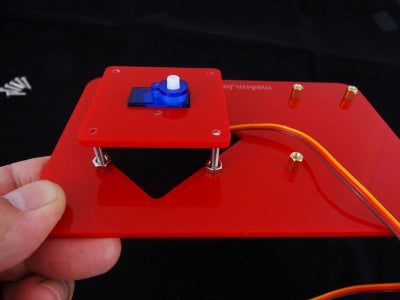

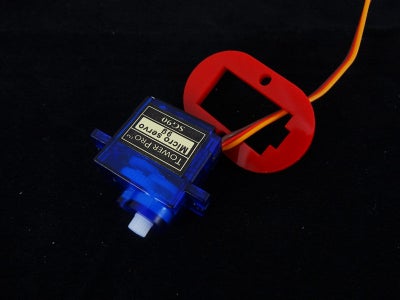

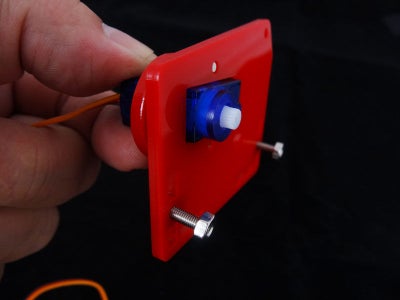

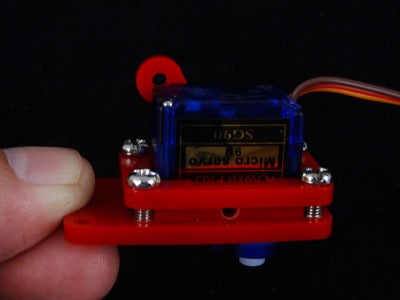

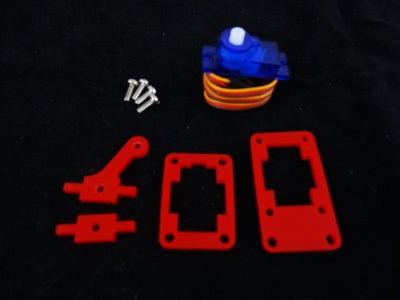

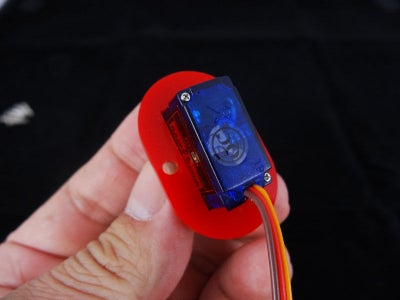

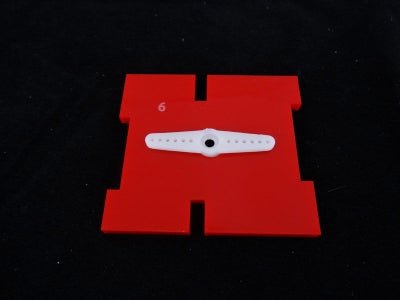

Step 3: 一つ目のサーボ

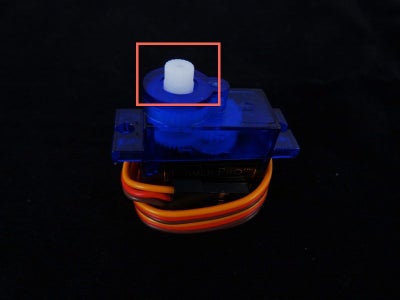

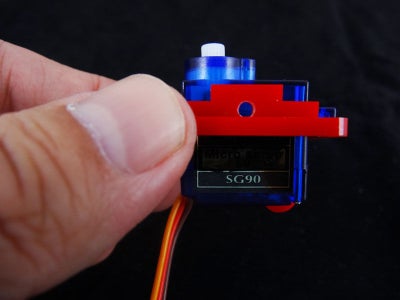

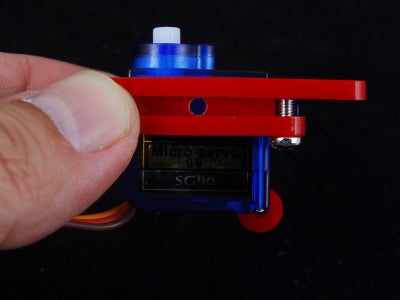

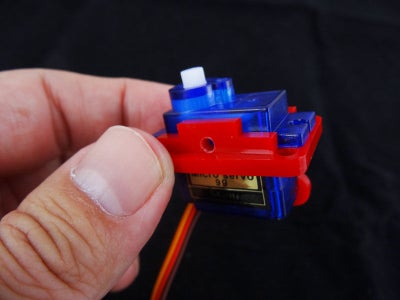

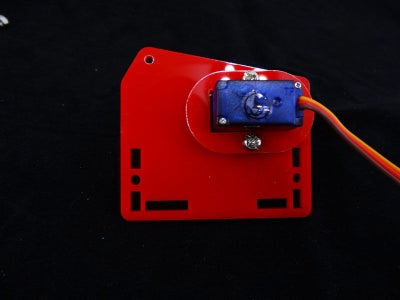

最初の図に示されるように、一番軸の長いサーボを用意して下さい。サーボの設置には細心の注意を払うようにしましょう。360°ではなく180°しか回転しません。
使用するネジ
1) 8mm x 2

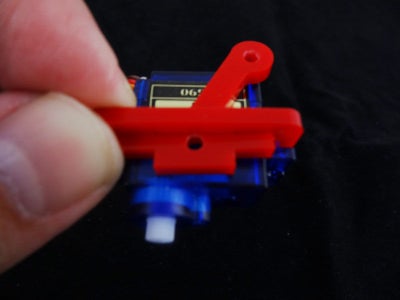

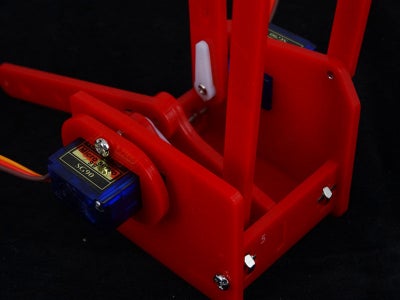

Step 4: 左アーム

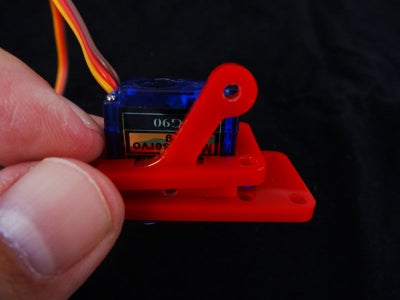

スティックを装着し、止まるところまでサーボを時計回りにまわして下さい。次に4番目の図にあるようにスティックを固定しましょう。
使用するネジ
1) 12mm x 3
2) 8mm x 2

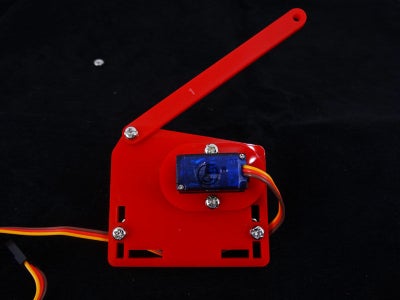

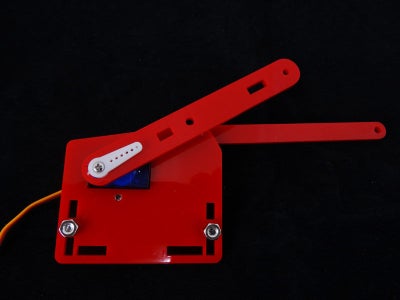

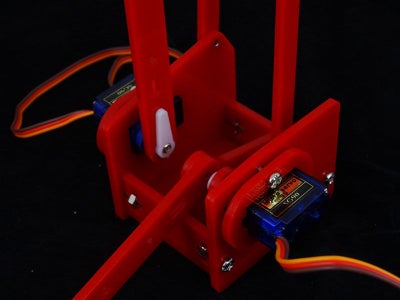

Step 5: 右アーム
スティックを装着し、止まるところまでサーボを時計回りにまわして下さい。次に最後の図にあるようにスティックを固定しましょう。
使用するネジ
1) 12mm x 3
2) 8mm x 2
3) 6mm x 1

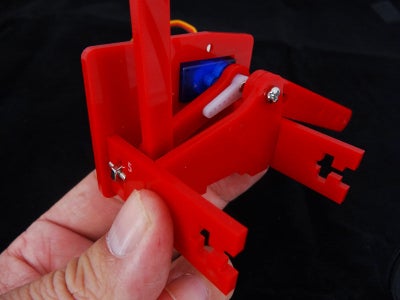

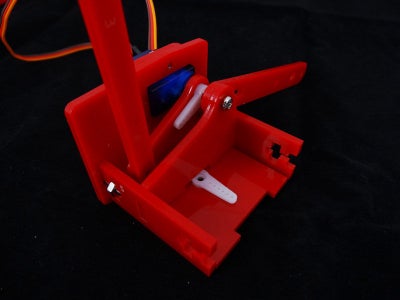

Step 6: 左アーム＋シャシ
必要なネジ
1) 12mm x 2
2) 6mm x 1
Step 7: 右アーム＋シャシ

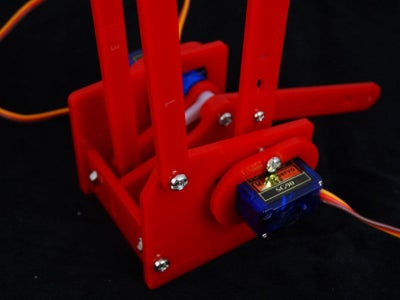

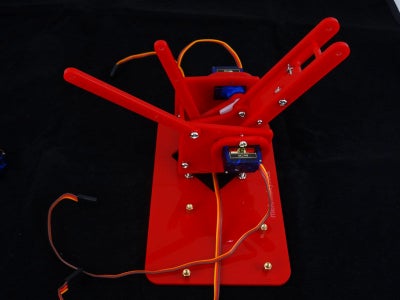

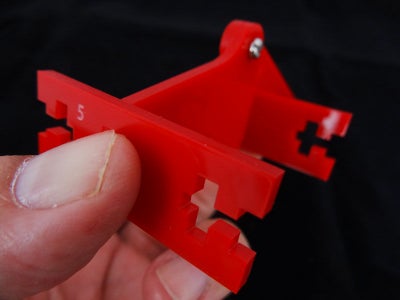

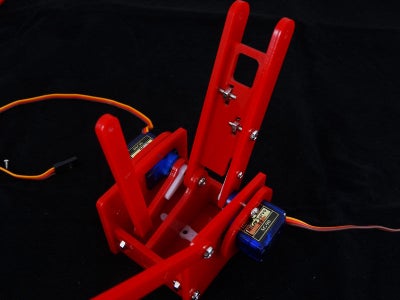

Step 8: ミドルコラム

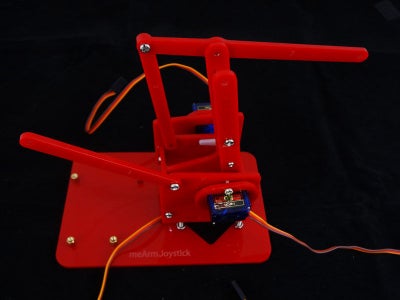

Step 9: 土台との接着

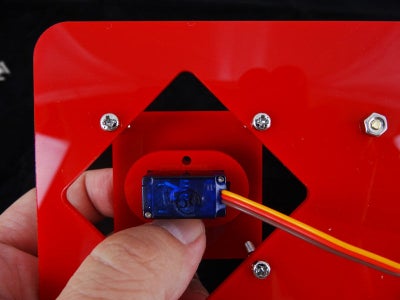

シャシを土台に設置し、 止まるところまでサーボを時計回りにまわして下さい。次に、最後の図にあるように、サーボを土台に固定しましょう。

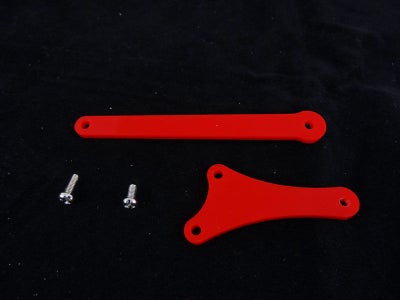

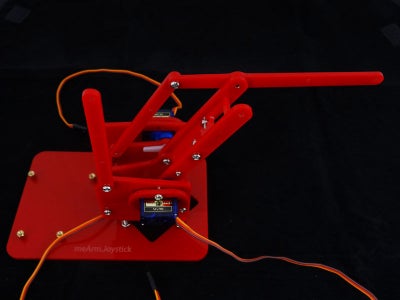

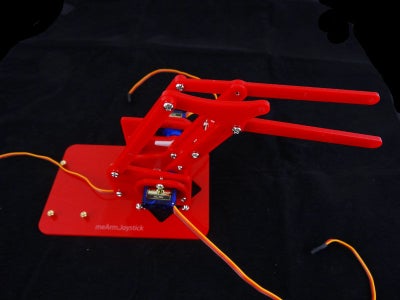

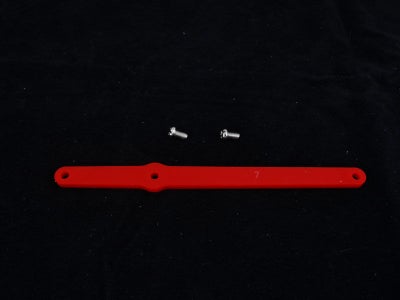

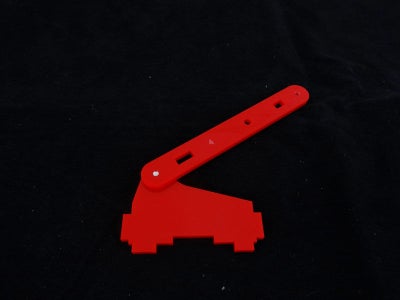

Step 10: ブランチ1
使用するネジ
6mm x 2

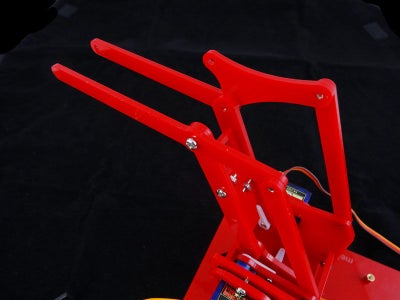

Step 11: ブランチ2

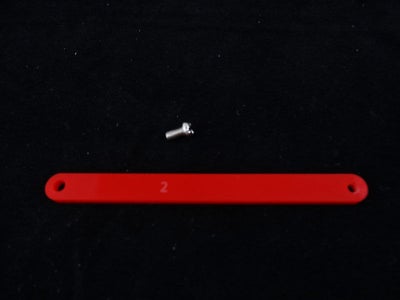

ブランチの番号は2です。
使用するネジ
1) 8mm x 1
2) 6mm x 1

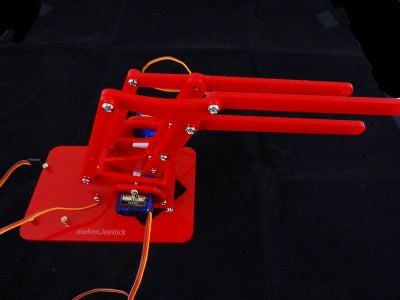

Step 12: 最後のサーボ
使用するネジ
8mm x 4

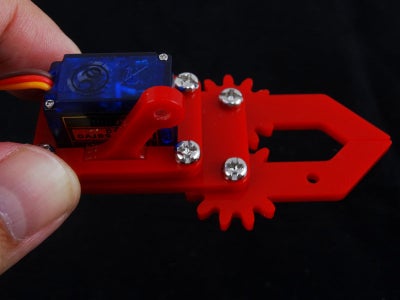

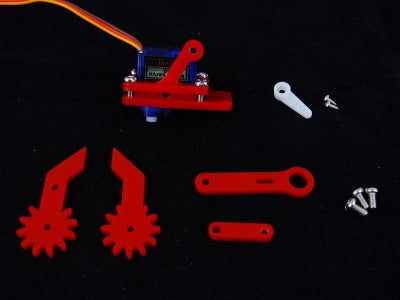

Step 13: グリッパー1
使用するネジ
1) 8mm x 1
2) 6mm x 3

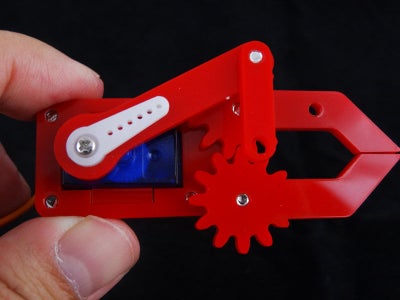

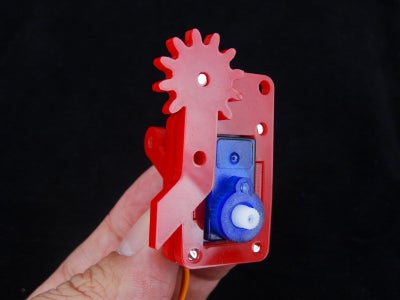

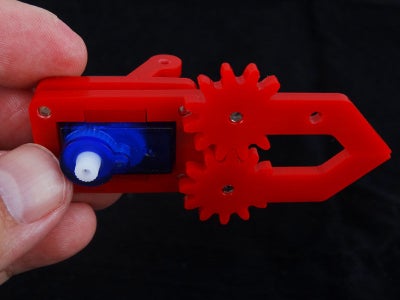

Step 14: グリッパー2

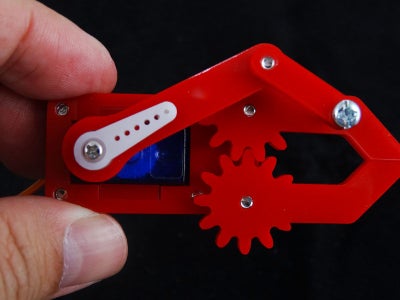

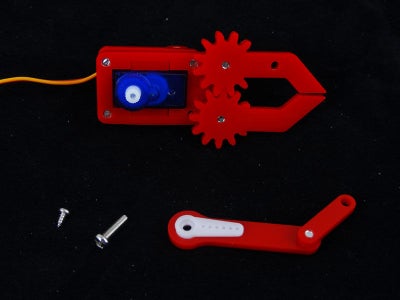

止まるところまでサーボを時計回りにまわして、2番目の図にあるように、固定して下さい。反時計回りに少しだけまわして、スティックとグリッパーを繋ぎましょう。

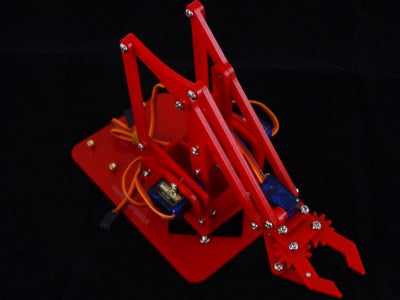

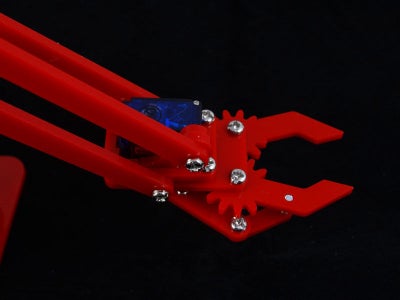

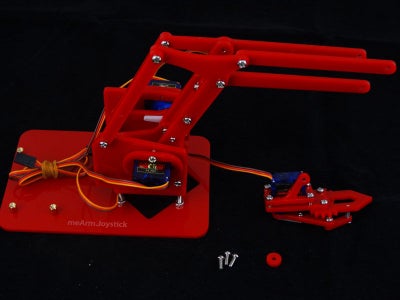

Step 15: グリッパーの装着

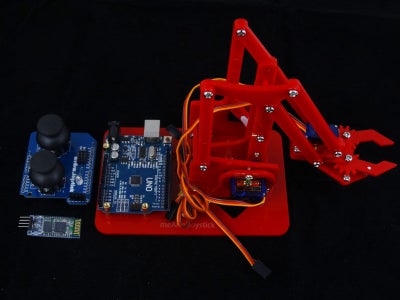

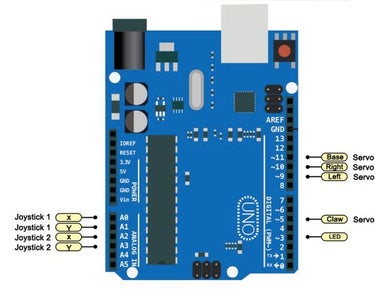

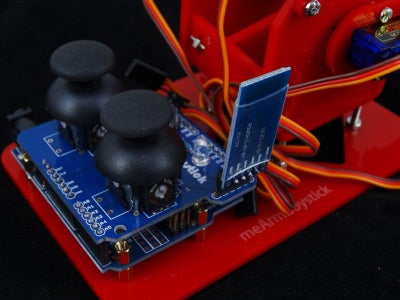

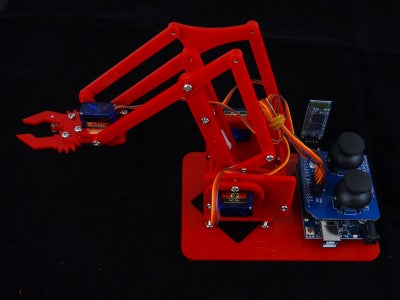

Step 16: コントロールボードの追加

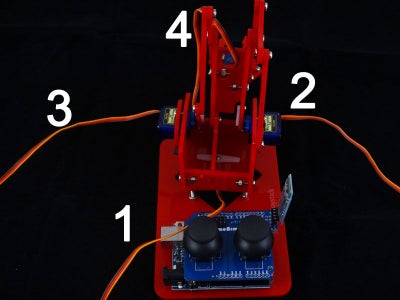

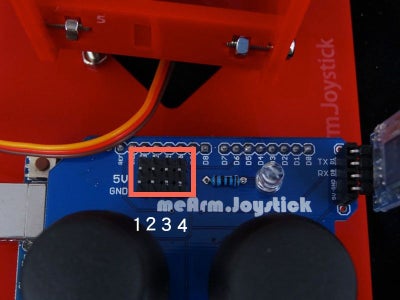

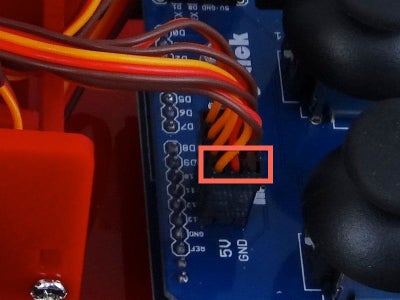

4本のストロボケーブルの色には注意をして下さい。黄色はアームの横で、コーヒー色はジョイスティックの横です。
Step 17: トラブルシューティング
1) なぜジョイスティックボードのLEDが光るのですか？
A) LEDが光るのは正常な反応です。ボードのリブート時に光を放ちます。これはボードに非常に多くの電気が流れるためです。これにより、ネジきつく締まりサーボの角度がズレることがあります。
B) 解決策：各ジョイント部分のネジを緩めましょう。全てのサーボケーブルを取り外し、ひとつひとつ再度接続して下さい。さらにサーボの組み立て時に、取扱説明書の内容に従ったかどうか、合わせて確認しておきましょう。
Step 18: 30個のソフトウェアレッスン
S4A/C/Ardublockのコード記述についてのレッスンはここをクリックして下さい。
