Introduction: Organizador De Libros Y Cuentos

By

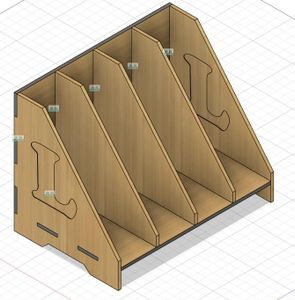

Se realizó este proyecto para crear un organizador de libros y cuentos implementando en la máquina fresadora CNC

Attachments

Supplies

Materiales que se usaron:

  • Máquina fresadora CNC
  • Tablero mdf 9 milímetros
  • Software Autodesk Fusion 360
  • Software AutoCAD 3D
  • Plataforma Inventables (Easel)

Step 1: Mediciones Para La Base

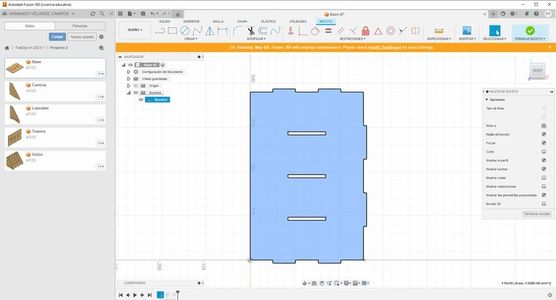

Comenzamos en Crear boceto y empezamos a medir línea por línea hasta formar el objeto.


Step 2: Modelación 3D De La Base


Step 3: Cambiar Aspecto Del Modelo De La Base

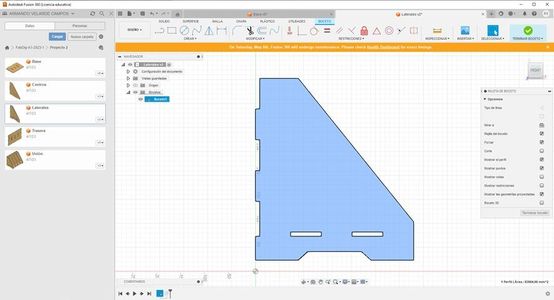

Step 4: Mediciones Para Los Laterales



Step 5: Modelación 3D De Los Laterales

Seleccionamos Extruir con 9 milímetros formando una figura 3D.

Step 6: Cambiar Aspecto Del Modelo De Los Laterales

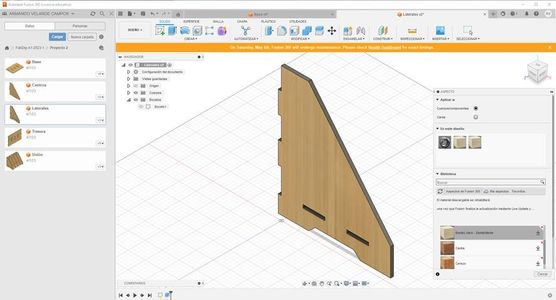

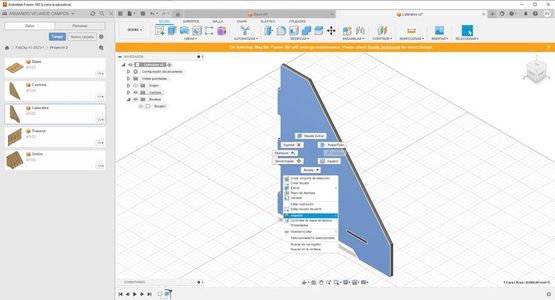

Le damos clic izquierdo y seleccionamos aspecto, elegimos el aspecto y lo arrastramos al objeto.

Step 7: Agregar Imagen a Los Laterales Para El Lienzo

Buscamos en el explorador la imagen de nuestra preferencia.

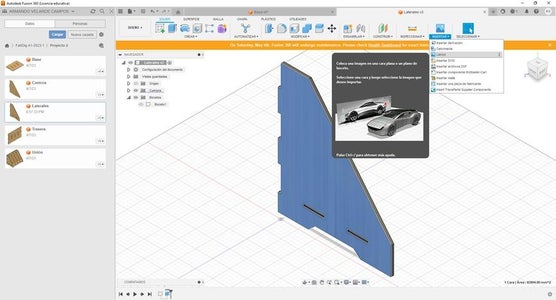

Seleccionamos Crear boceto, después vamos a la opción boceto y en insertar seleccionamos "lienzo", elegimos la imagen y se mostrará pegado al objeto.

Step 8: Trazar Las Líneas De La Imagen

Seleccionamos el mismo boceto "Editar boceto", después trazamos las líneas reflejadas a la imagen.

Seleccionamos línea para los lados rectos, después seleccionamos "Spline" para los lados curvos

Step 9: Copiar Las Líneas Y Curvas Creadas

Seleccionamos la opción Patrón circular para que copie todas las líneas, al terminar ocultamos la imagen quedando solo las líneas.

Step 10: Cortar Las Líneas Y Curvas Trazadas Del Objeto

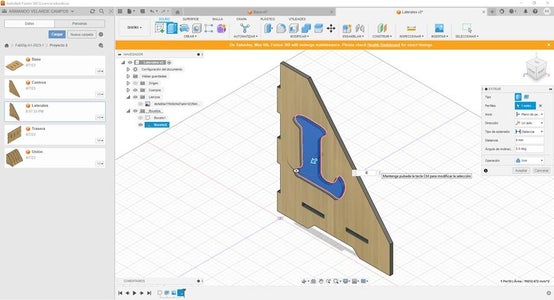

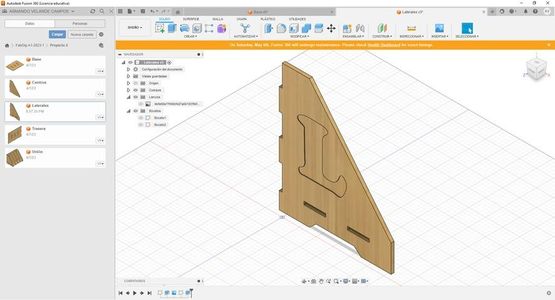

Seleccionamos el objeto trazado y seleccionamos extruir, de medida le ponemos -1 ya que se hará un corte ligero de una capa de la madera y listo.

Step 11: Mediciones Para Las Partes Centrales Del Organizador

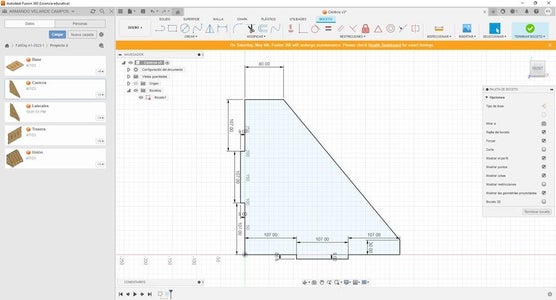

Seleccionamos en Crear boceto y empezamos a medir línea por línea hasta formar el objeto.

Step 12: Modelación 3D De Las Partes Centrales

Seleccionar Extruir con 9 milímetros formando una figura 3D.

Step 13: Cambiar Aspecto De Las Partes Centrales

Le damos clic izquierdo y seleccionamos Aspecto, elegimos el aspecto y lo arrastramos al objeto.

Step 14: Mediciones Para La Parte Trasera Del Organizador

Seleccionamos en Crear boceto y empezamos a medir línea por línea hasta formar el objeto.

Step 15: Modelación 3D De La Parte Trasera

Seleccionamos Extruir con 9 milímetros formando una figura 3D.

Step 16: Cambiar Aspecto Del Modelo De La Parte Trasera

Le damos clic izquierdo y seleccionamos Aspecto, elegimos el aspecto y lo arrastramos al objeto.

Step 17: Creación De Nueva Hoja Y Unión De Todas Las Piezas.

Creamos una nueva hoja y lo guardamos.

Nos ubicamos dentro de la carpeta en donde están las piezas creadas, le damos clic izquierdo en cada archivo y seleccionamos "Insertar en el diseño actual" para que se agregue en la hoja nueva guardada.

Para el objeto unido se tenia que agregar 2 laterales y 3 centrales.

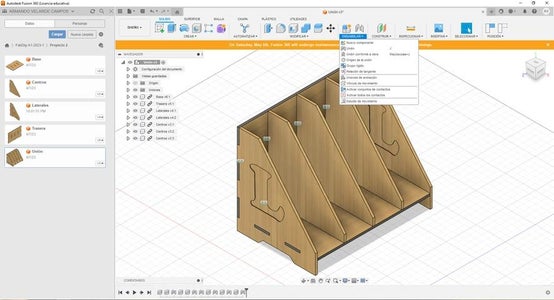

Para querer unir seleccionamos la opción Ensamblar y le damos unión, le damos a la arista de la pieza y la otra arista en donde queremos unirla.

Usamos la rotación para acomodar el objeto unido.

Step 18: Convertir Los Archivos En DXF

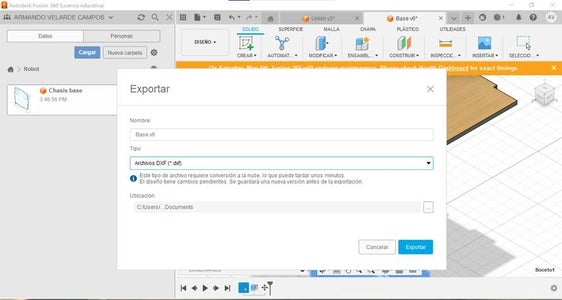

Seleccionamos el boceto y lo exportamos a archivos DXF de cada parte para poder dejarlo listo para la máquina fresadora CNC.

Step 19: Configuraciones En El Easel

Configuramos la fresadora antes de importar los archivos.


Step 20: Importar Los Archivos Al Easel



Step 21: Realizar Bosquejo Del Proyecto
