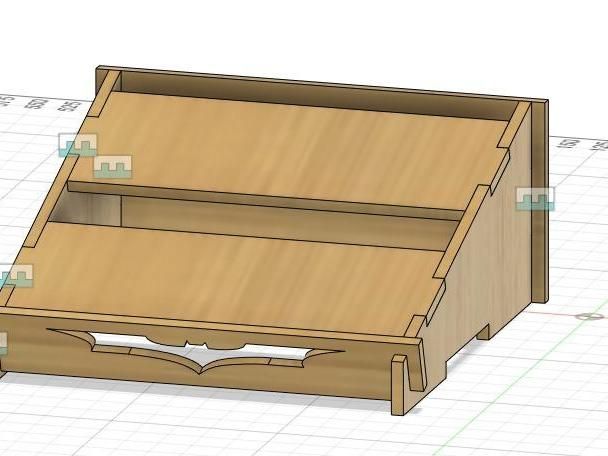

Se realizó este proyecto con el fin de entender el funcionamiento del software Fusion 360 y la introducción del curso FABDIG.

Se adjunta las mediciones en el archivo pdf.

PRÁCTICA CALIFICADA Nº 1.pdf
Download

Supplies

Los materiales que se usaron:

Cortadora láser
Madera
Software Autodesk Fusion 360
Software AutoCAD 3D

Step 1: Mediciones Para La Base

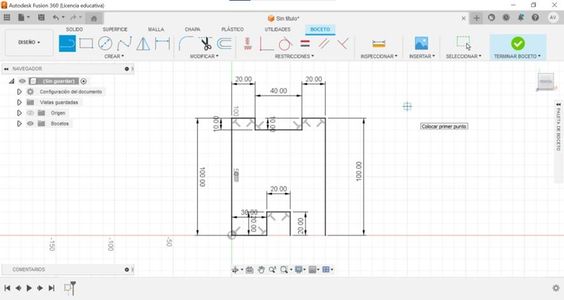

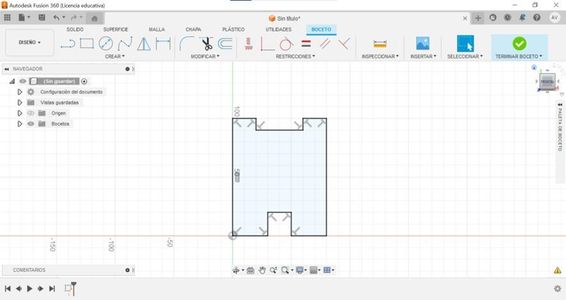

Comenzamos en Crear boceto y empezamos a medir línea por línea hasta formar el objeto.

Step 2: Modelación 3D De La Base

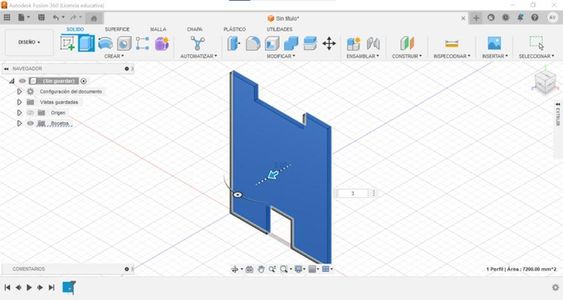

En esta parte seleccionamos Extruir con 3 milímetros formando una figura 3D.

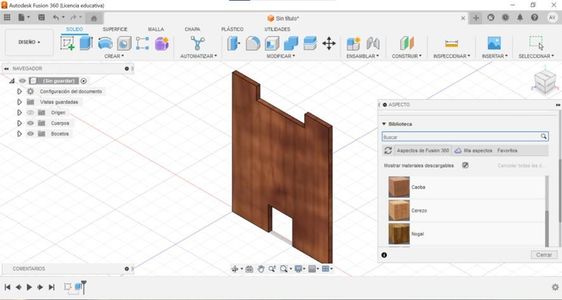

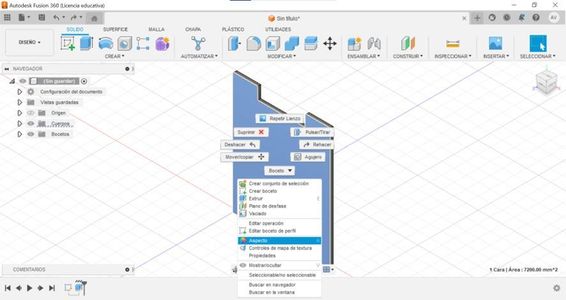

Step 3: Cambiar Aspecto Del Modelo De La Base

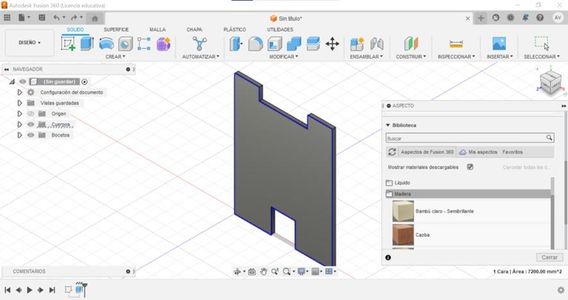

Le damos clic izquierdo y seleccionamos aspecto, elegimos el aspecto y lo arrastramos al objeto.

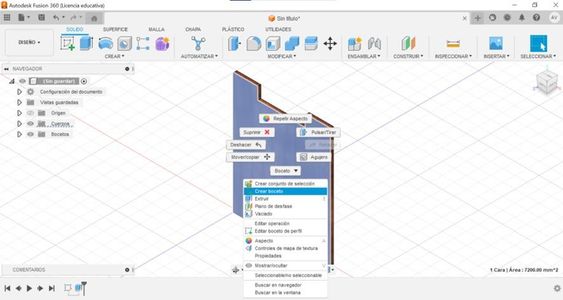

Step 4: Agregar Imagen Al Objeto

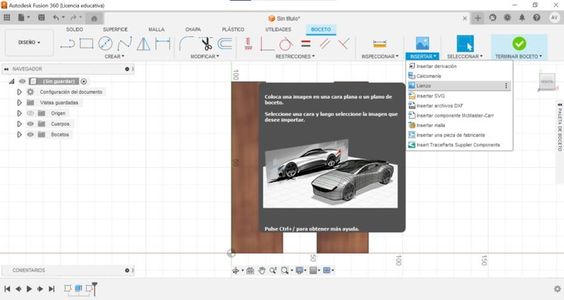

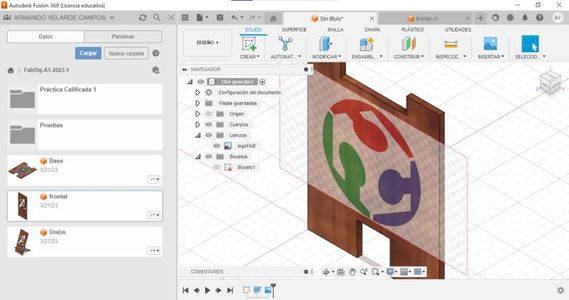

Primero seleccionamos crear boceto, después vamos a la opción boceto y en insertar seleccionamos lienzo, elegimos la imagen y se mostrara pegado al objeto.

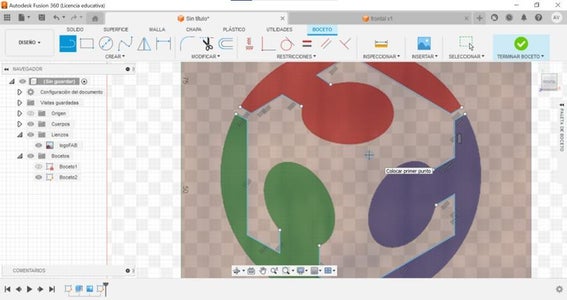

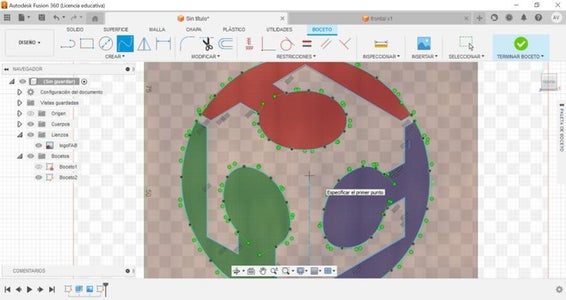

Step 5: Calcar Los Líneas De La Imagen

Seleccionamos el mismo boceto "Editar boceto", después calcamos las líneas reflejados de la imagen.

Seleccionamos Línea para los lados rectos, después seleccionamos Spline para el lado curvo.

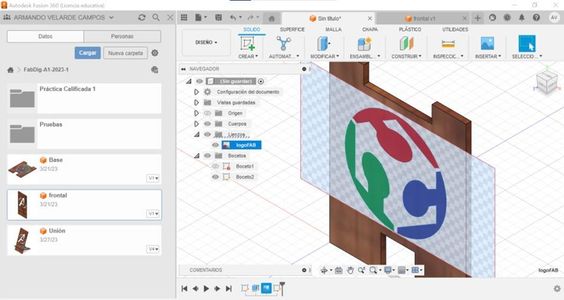

Step 6: Copiar Las Líneas Y Curvas Creadas

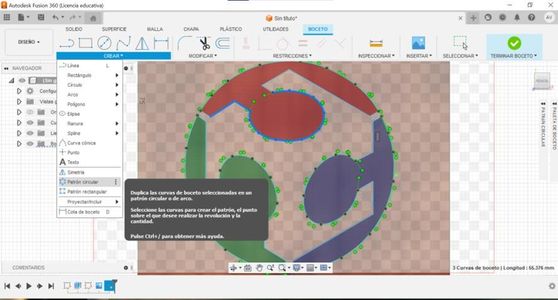

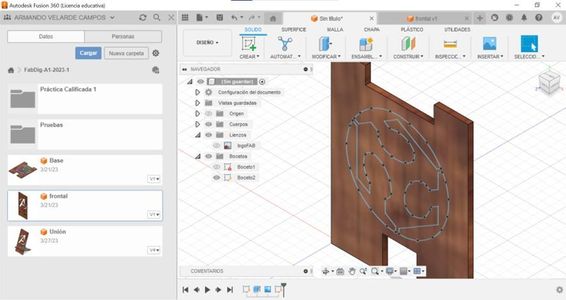

Seleccionamos la opción Patrón circular para que copie todas las líneas, al terminar ocultamos la imagen quedando solo las líneas.

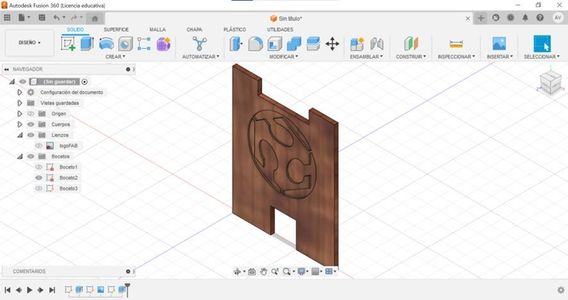

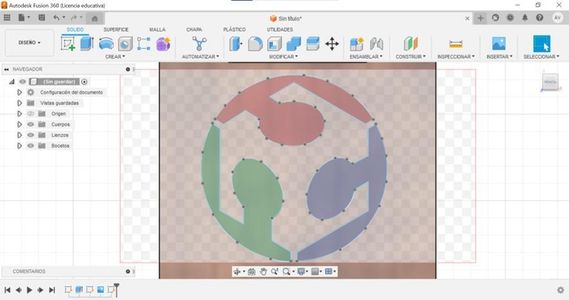

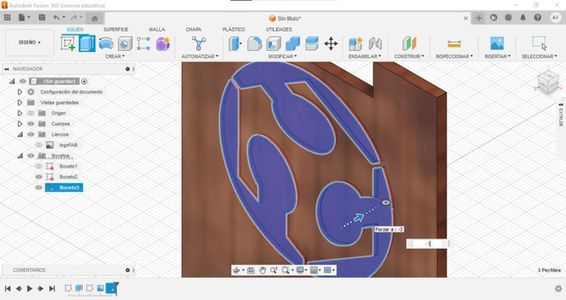

Step 7: Cortar El Logo De La Imagen

Seleccionamos las 3 partes del logo y seleccionamos extruir, esta vez lo direccionamos hacia la parte de atrás ya que se hará el corte de las 3 partes y listo, el objeto base terminado.

Step 8: Mediciones Para El Frontal

Seleccionamos en Crear boceto y empezamos a medir línea por línea hasta formar el objeto.

Step 9: Modelación 3D Del Frontal

Seleccionamos Extruir con 3 milímetros formando una figura 3D.

Step 10: Cambiar Aspecto Del Modelo Del Frontal

Le damos clic izquierdo y seleccionamos aspecto, elegimos el aspecto y lo arrastramos al objeto.

Step 11: Agregar Imagen Al Objeto Frontal

Seleccionamos Crear boceto, después vamos a la opción boceto y en insertar seleccionamos lienzo, elegimos la imagen y se mostrara pegado al objeto.

Step 12: Calcar Las Líneas De La Imagen

Seleccionamos el mismo boceto "Editar boceto", después calcamos las líneas reflejados de la imagen.

Seleccionamos Línea para los lados rectos, después seleccionamos Spline para el lado curvo.

Step 13: Copiar Las Líneas Y Curvas Creadas

Seleccionamos la opción Patrón circular para que copie todas las líneas, al terminar ocultamos la imagen quedando solo las líneas.

Step 14: Cortar El Logo De La Imagen

Seleccionamos las 2 partes del logo y seleccionamos extruir, esta vez lo direccionamos hacia la parte de atrás ya que se hará el corte de las 2 partes y listo, el objeto base terminado.

Step 15: Creación De Nueva Hoja

Creamos una nueva hoja y lo guardamos.

Step 16: Agregar La Base En La Hoja Creada

Nos ubicamos dentro del archivo en donde esta nuestros modelos 3D, le damos clic izquierdo en la hoja Base y seleccionamos "Insertar en el diseño actual" para que se agregue en la hoja nueva.

Step 17: Agregar Frontal En La Hoja Creada

Igualmente nos ubicamos dentro del archivo en donde esta nuestros modelos 3D, le damos clic izquierdo en la hoja Frontal y seleccionamos "Insertar en el diseño actual" para que se agregue en la hoja nueva.
