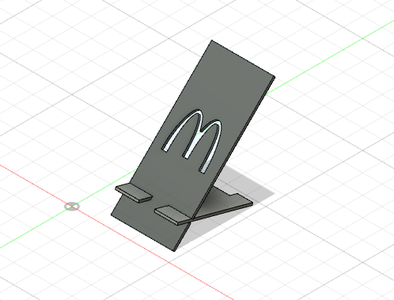

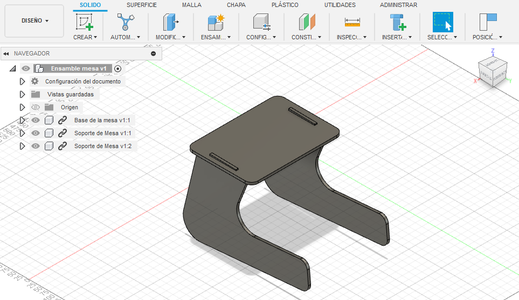

Porta Celular Y Mesa Portatil

Este proyecto fue creado en la clase de Fabricación Digital, gracias al profesor Jesús Chincha. El grupo conformado por Melany Queirolo y Arianna Altamirano, enseñaremos como realizamos estos dos proyectos, un porta celulares y una mesa portátil.

Supplies

• Computadora o laptop
• Mouse
• Aplicación Fusion 360
• Cuenta de Fusion 360

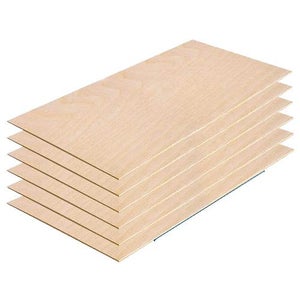

• Madera balsa o Cartón
• Cortadora Laser
• Perseverancia
• Paciencia

Step 1: Empezamos a Realizar El Porta Celulares

Creamos un nuevo diseño, empezamos con el boceto, comenzamos realizando el soporte del porta celulares con la herramienta "Línea" y usamos las siguientes medidas.

Step 2: Terminamos El Boceto

Terminamos el boceto y extruimos en 3mm. Una vez terminado esto lo guardamos y pasamos a la siguiente parte del porta celulares.

Step 3: Diseño Del Porta Celulares

Debemos elegir un diseño para nuestro porta celulares, este es a preferencia de cada uno, buscamos en Google la imagen y se descarga en formato png.

Step 4: Base Del Porta Celulares

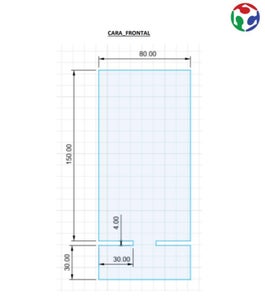

Generamos un nuevo diseño y creamos la base para el porta celulares con las medidas mostradas, con la herramienta "Línea", echo esto terminamos el boceto.

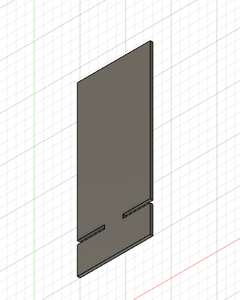

Step 5: Extruimos

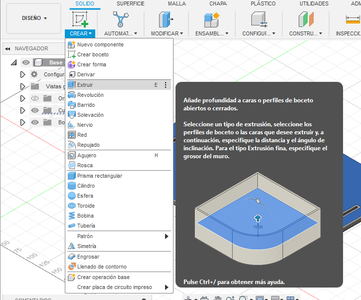

Al momento de seleccionar la opción de extruir colocamos la medida en 3mm.

Step 6: Lienzo

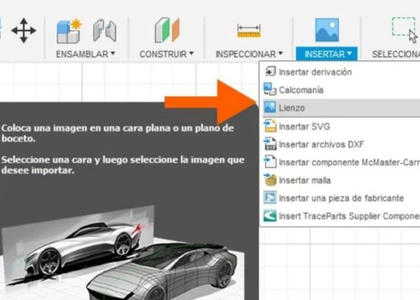

Seleccionamos la opción de lienzo, elegimos la imagen antes descargada en formato png y la acomodamos para que quede centrada.

Step 7: Marcamos El Diseño

Ya teniendo el lienzo, creamos un boceto y usamos la herramienta "Spline" para darle forma, ya teniendo esto listo le damos a "Terminar boceto".

Step 8: Extruimos Y Lo Pasamos a DXF

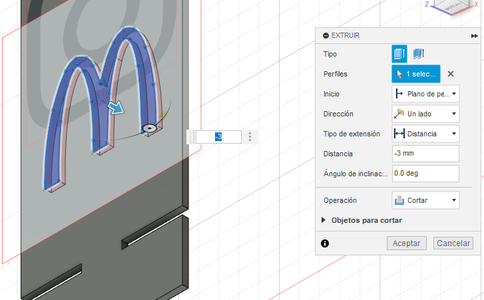

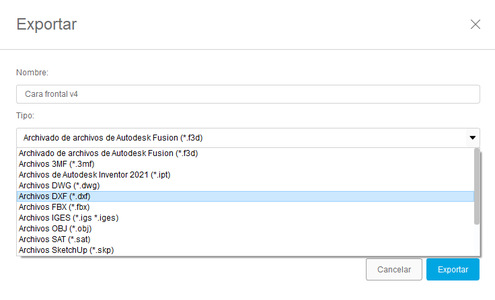

Teniendo el boceto ya listo, le damos a la opción de extruir y seleccionamos -3mm. Ya tenemos listo las dos partes de nuestro porta celular, ahora exportamos la base y el soporte a Dxf.

Step 9: Lightburn

Ya tenemos el archivo Dxf, lo importamos y lo ajustamos. Los parámetros dependen de si queremos realizar un corte o un grabado y la dureza del material. Seleccionamos las figuras y le damos el color de preferencia ubicados en la parte inferior, para finalizar vamos a la ventana "cortes/capas", damos doble click al color seleccionado antes y configuramos la velocidad y potencia.

Step 10: Empezamos a Realizar La Mesa Portatil

Creamos un nuevo diseño donde trabajaremos la mesa portátil.

Step 11: Base De La Mesa

Partimos por crear el boceto. Damos a la opción "Crear Boceto" y seleccionamos la base mostrada.

Step 12: Definimos Medidas De La Base De La Mesa

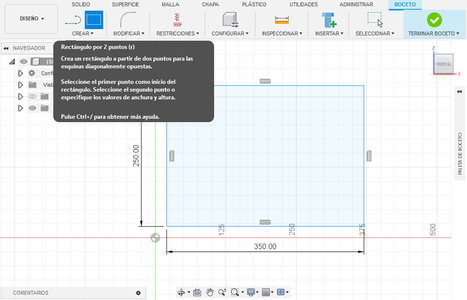

Con la herramienta "Rectángulo por 2 puntos" creamos un rectángulo de 250 x 350 (mm).

Step 13: Empalme Esquinas

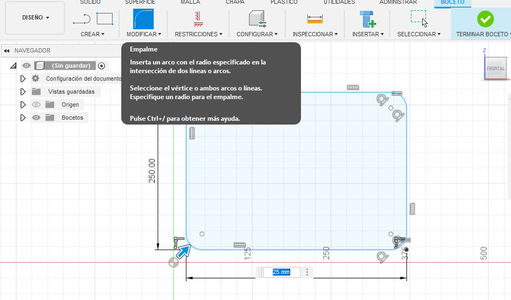

Usamos la herramienta Empalme en las 4 esquinas, lo colocamos en 25mm.

Step 14: Añadimos Los Detalles

Agregamos los encajes donde se introducirán los soportes de la mesa, miden 100 x 9 (mm), estos van centrados y a 25mm de distancia de los lados. Luego de esto terminamos el boceto.

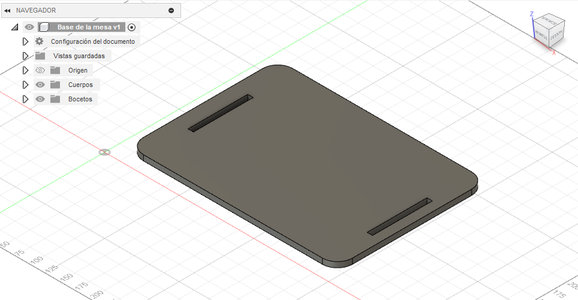

Step 15: Extruimos

Lo extruimos en 9mm, lo guardamos y con eso ya terminaríamos la base de la mesa.

Step 16: Empezamos Un Nuevo Diseño Y Creamos Un Boceto

Empezamos un nuevo diseño y creamos boceto para empezar a diseñar el soporte de la mesa.

Step 17: Hacemos El Soporte De La Mesa

Hacemos la forma del soporte siguiendo las medidas indicadas y terminamos boceto.

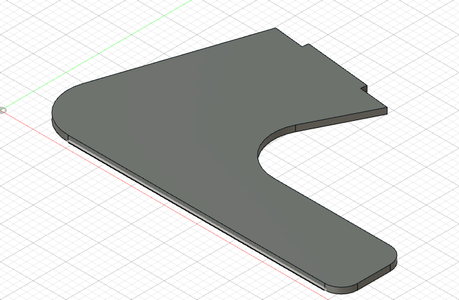

Step 18: Extruimos

Ya terminado el boceto, extruimos en 9mm, guardamos y ya tendríamos listo los soportes de la mesa

Step 19: Exportamos Como DXF

Exportamos la Base y el soporte en archivo DXF para mandarlo a Inventables.

Step 20: Cortadora

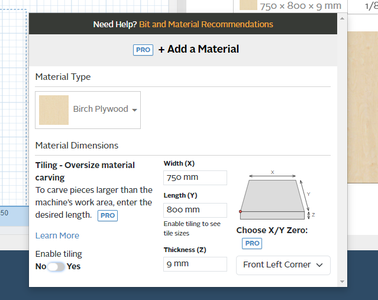

Ya una ves en Inventables, seleccionamos las siguientes dimensiones de los materiales e importamos los archivos DXF de la base y los soportes.
